快速开始
Oh My CAP 中自带了一个示例事件,你可以按照如下步骤依次执行命令得到该事件的震源机制解, 以验证所有程序都正确安装并对整个流程有初步的认识。 Linux 和 Mac 得到的结果有非常微小的差异,原因在于 fk 生成的格林函数有差别。 这一点你可以忽略。 流程大约是三步:计算格林函数、数据预处理和反演。之后还有查询结果。
计算格林函数
# 进入 Glib 目录,生成格林函数
$ cd Glib
$ perl run_fk.pl model.fk
数据预处理
# 进入 example 目录
$ cd ../example/
# 对示例数据进行预处理
$ perl process.pl 20080418093658
警告 WARNING potential for aliasing. new delta: 0.200000 data delta: 0.025000
是 SAC 输出的,意思是降采样的过程可能导致波形失真。
Oh My CAP 的脚本是考虑了这个问题的,所以这个警告应忽略。
反演
# 生成权重文件
$ perl weight.pl 20080418093658
# 反演并查看反演结果
$ perl inversion.pl 20080418093658
# 路径 20080418093658 下面的 model_*.pdf 为各个深度的结果和波形拟合图

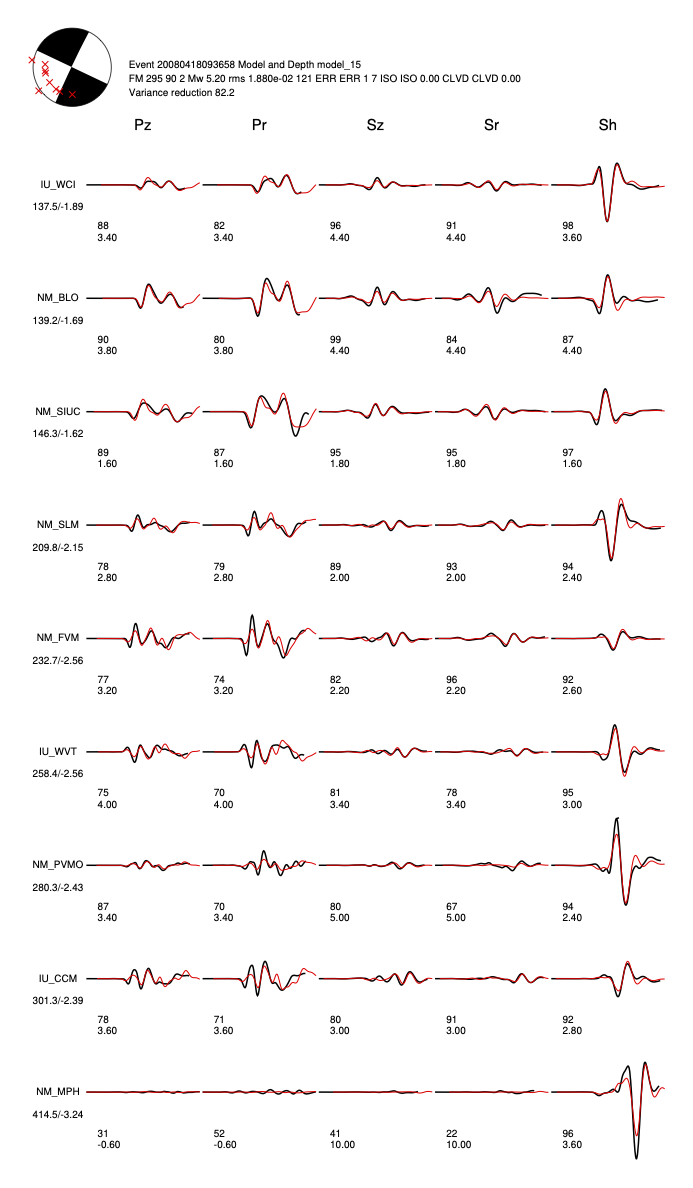

下图是震源深度固定为 15 km 时的震源机制反演结果(即 20080418093658/model_15.pdf
):
绘制并查看深度反演结果
zhu 在 gCAP 中提供了一个脚本,
可以估计震源深度,
且利用 gmt4 绘制震源深度与相对误差的关系图。
我提供的 gmt6depth.pl
会复现 zhu 的这个脚本的结果,并且用 gmt6 完成绘图:
$ perl gmt6depth.pl 20080418093658
Event 20080418093658 Model model_15 FM 295 90 2 Mw 5.20 rms 1.880e-02 121 ERR 1 7 4 ISO 0.00 0.00 CLVD 0.00 0.00
H 14.8 0.7

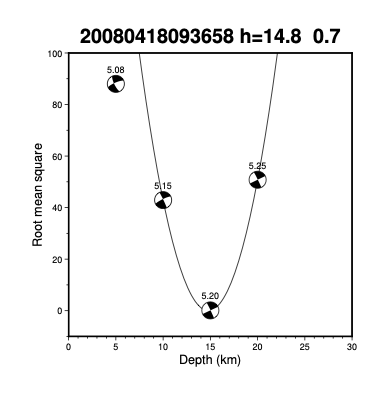

程序运行后,生成的图片文件是 20080418093658/model_depth.pdf
,如下图:
depth.pl

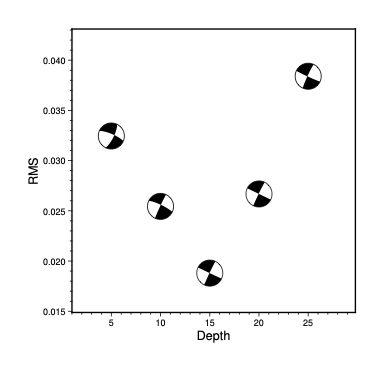

这个脚本会输出震源深度和绝对误差的关系图。
这个图也是你在很多 CAP 的论文中看到的图:
$ perl depth.pl 20080418093658
图片的文件是 20080418093658/depth_model.pdf
,如下图:
